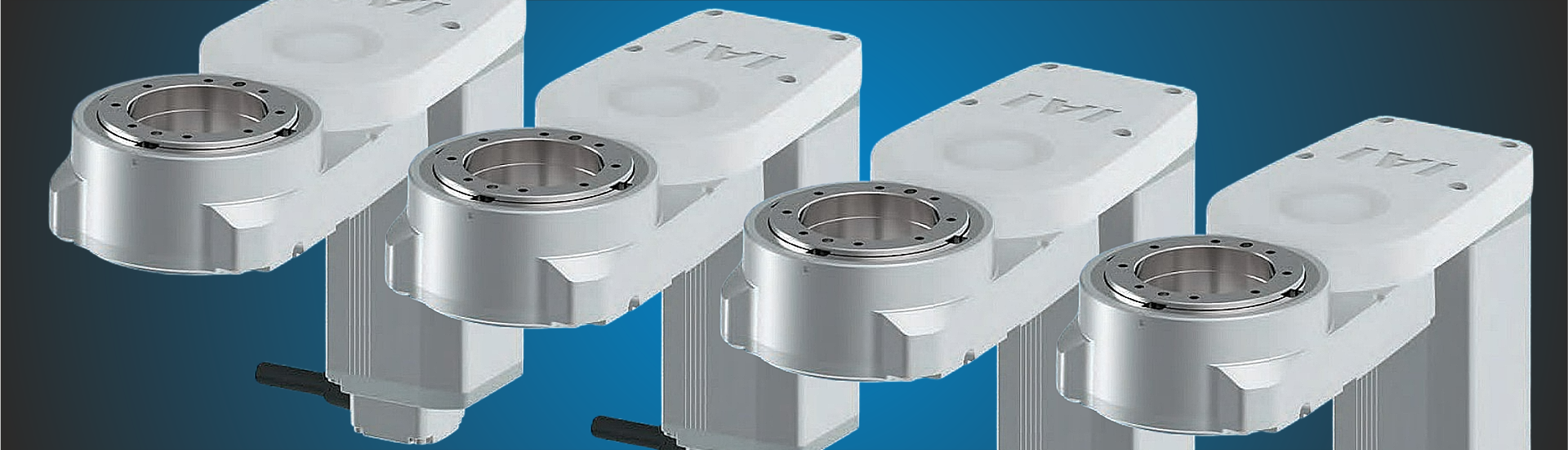

Smal, lätt och roterande ställdon
RCP6 har en ihålig axel, ø49 och är lämplig för kombinerade axlar
Smal och lätt RCP6 roterande ställdon med stor diameter ihålig axel på 49 mm är lämplig för kombinerade axlar. Ledningar kan dras genom den ihåliga sektionen, som minskar design- och monteringsprocesserna.
Den kan användas som axel för roterande gripdon och handledsenheter. Dessutom kan den kombineras med kartesisk 3-axlig och 2-axlig roterande enhet för att fritt möjliggöra 6-axliga rörelser.
Ihåligt skaft med stor diameter, ø49
Det är en tunn typ där den roterande delen endast är 47 mm tjock och enheten väger endast 2,1 kg.
Du kan kombinera den med Cartesian Axis, Gripper eller en trådbunden handledsenhet.
• Stort ihåligt skaft
• Smal och lätt
• Minskad designprocess
• Minska monteringsprocessen
Ledningar kan dras genom den ihåliga sektionen, vilket minskar design- och monteringsprocesserna.

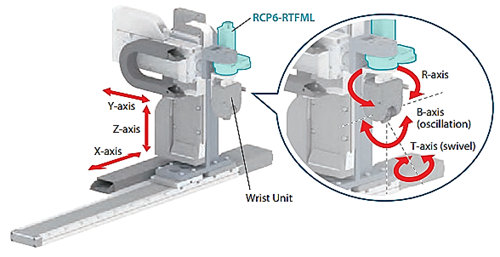

Den kan användas som axel för roterande gripdon och handledsanordningar. Den kan kombineras med:
• 3-axlig kartesisk och
• 2-axliga roterande handledsenheter
Detta gör det möjligt att fritt röra 6 axlar.
Dina alternativ

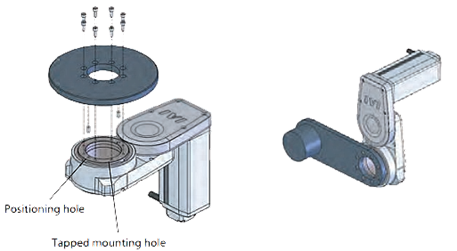

Table och Jigs kan monteras direkt på den roterande delen. Du kan också välja bromsalternativ precis som du kan använda det horisontellt.
Du uppnår en minskning av designprocessen, du får färre delar och även monteringsprocessen minskar.
Tvär-rullager ger hög styvhet och hög belastning
och kuggremsdrivsystemet ger inget glapp
Batterilös Absolute Encoder som standard
Inget batteriunderhåll krävs eftersom det inte finns några batterier. Home-inställning är inte nödvändig vid start, inte heller efter ett nödstopp eller efter ett fel. Detta minskar din drifttid och det resulterar då i minskade produktionskostnader.

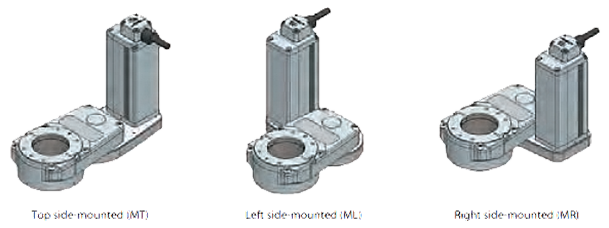

Motorenhetens sidomonteringsriktning kan specificeras. Se ritning nedan med monteringsanvisningar: Monteringsriktning på ovansidan är MT, vänster är ML och höger är MR. För riktning, kontrollera måtten på sidorna 4 till 5. Se data i faktarutan: Katalog och data.
Kabelinstallationsriktning
Bilden visar den sidomonterade motorn ovanpå (MT).
Monteringsriktningen för kabelanslutningen som ska monteras på ställdonets hölje kan specificeras. För riktning, kontrollera måtten på sidorna 4 till 5 i databladet. Se faktarutan: Katalog och data.
Katalog och data
